La classica cortine tagliafumo per elevati requisiti e grandi dimensioni
|
 |
|
 |

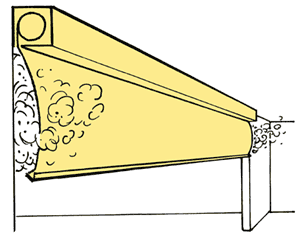

| Senza guida |
|

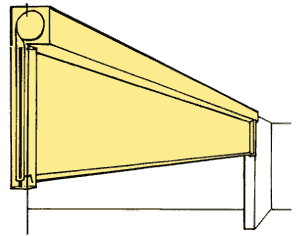

Con guida
|
CE - Nr. 0761 - CPD 0060
Comportamento al fuoco dell’intera barriera al fumo conformemente all’autorizzazione Z - 56.412 - 935 - In un unico pezzo con larghezza fino a 50 m e lunghezza di srotolamento di 9,5 m
- Per le elevate classi di durata con sollecitazioni termiche
- D = fino a 600°C e DH (curva ETK)
- Senza aperture residue nella zona dell‘alloggiamento
- Solo 1 motore di azionamento necessario, quindi tempi di installazione ridotti
- Per l’impiego di guide 0 % di fuga riferita all’intera barriera al fumo
- Elevata variabilità nell’esecuzione della costruzione e nel design
- Per default con il sistema di azionamento „Gravigen“, ovvero chiusura senza energia esterna, nessun cavo resistente al fuoco necessario
- Elevato numero cilindri dei motori di 10.000 cicli
- Optional con porte di passaggio integrate per barriere al fumo a filo pavimento
- Il sistema pesa tra i 20 e i 30 kg al metro (larghezza sistema)
- Adatto (ammesso) anche come barriera al fumo a filo pavimento
- Optional con porte a scorrimento integrate per barriere al fumo a filo pavimento
- Combinazione Stripecoil con tecnologia Supercoil per il passaggio di persone in zone limitate
 | |  |
| Con porta di passaggio |
|
Combinazione Stripecoil con tecnologia Supercoil |

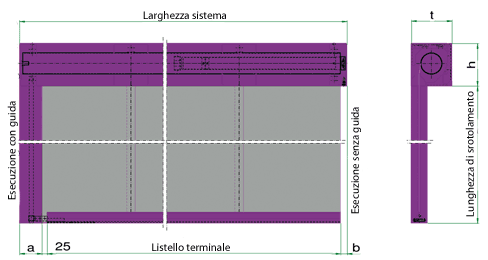

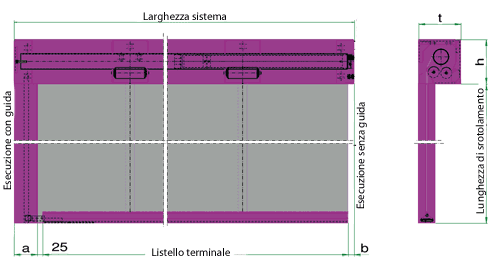

Dimensioni
a = Guida
b = Luce senza guida
Tabella sistema (senza guida)
| Tessuto | Larghezza sistema | Lunghezza di
srotolamento | t
(mm) | h
(mm) | | Protex 600.1 A2 / 1100.1 A2 | > 0,9 m - ≤ 1,4 m | ≤ 3,5 m | 190 | 250 | | Protex 600.1 A2 / 1100.1 A2 | > 1,4 m - ≤ 50 m | ≤ 3,5 m | 190 | 200 | | Protex 600.1 A2 / 1100.1 A2 | ≤ 50 m | > 3,5 m - ≤ 6 m | 190 | 250 | | Protex 600.1 A2 / 1100.1 A2 | ≤ 50 m | > 6 m - ≤ 9 m | 235 | 290 |
Tabella sistema (con guida)
| Tessuto | Larghezza sistema | Lunghezza di
srotolamento | t
(mm) | h
(mm) | | Protex 600.1 A2 / 1100.1 A2 | > 0,9 m - ≤ 1,4 m | ≤ 3,5 m | 190 | 250 | | Protex 600.1 A2 / 1100.1 A2 | > 1,4 m - ≤ 30 m | ≤ 3,5 m | 190 | 200 | | Protex 600.1 A2 / 1100.1 A2 | ≤ 30 m | > 3,5 m - ≤ 6 m | 190 | 250 | | Protex 600.1 A2 / 1100.1 A2 | ≤ 20 m | > 6 m - ≤ 9 m | 235 | 290 |
Scelta degli alloggiamenti
|
|
|
|
|
|
|
|
Standard
Sospensione fissa
|
|
Standard
Sospensione galleggiante
|
|
Scelta di costruzioni speciali
|
|
|
Listelli terminali
Standard per larghezze ridotte
|
|
|
|
|
|
Modello 4,6
|
|
Pesante,
Modello 9,6
|
|
Sottile, Modello 5,61
|
Standard per larghezze elevate
|
|
|
|
|
Modello 3,84 F
Listello terminale a molla senza
listello di contatto di sicurezza
|
|
Modello 3,84 FK
A molla, optional con listello di
contatto di sicurezza
|
|
A molla, optional con listello di
contatto di sicurezza
|
Scelta di guide
| Modello |
Lunghezza di srotolamento |
Superficie |
| 80 E |
≤ 3,5 m |
≤ 18 m2
|
| 105 E |
≤ 6 m |
≤ 50 m2
|
| 105 V |
≤ 6 m |
≤ 70 m2
|
| 140 E |
≤ 9 m |
≤ 120 m2
|
 |  |  |  |  |  |
Modello 105 E
Montaggio a parete | Modello 105 E
Montaggio in spalletta
| Modello 105 E
Montaggio in nicchia
| Modello 105 V
Montaggio a parete
| Modello 105 V
Montaggio in spalletta
| Modello 105 V
Montaggio in nicchia | |
 |
 |
 |
 |
 |
 |
Modello 80 E
Montaggio a parete | Modello 80 E
Montaggio in spalletta
| Modello 80 E
Montaggio in nicchia
| Modello 140 E
Montaggio a parete
| Modello 140 E
Montaggio in spalletta
| Modello 140 E
Montaggio in nicchia
|
Classificazione del sistema CE
Motore tubo protetto da
brevetto con tecnologia
Gravity Fail
Protex 600.1 A2 / 1100.1 A2
|
|
Marcatura
EN 12101-1 | Stöbich System Supercoil | | Barriera al fumo automatica | Modello ASB 1 / ASB 3
Chiusura senza energia elettrica
| | Classe di temperatura / durata | D60 (600°C / 60 min)
DH120 (1100°C / 120 min) | Tempo di uscita
(a seconda dell’azionamento) | da 0,15 m/s a 0,30 m/s
p. es. lunghezza di srotolamento 9 m = 60 s nella posizione di allarme incendio | | Fessura alloggiamento (a-f) | 0 mm | Fessura bordi (g) spalletta
| g = 0 mm con guida
g = 15 mm + 30 mm con sospensione fissa senza guide
g = 30 mm + 30 mm con sospensione galleggiante senza guide | | Fessura collegamento (h) | 0 mm | Permeabilità max. del
tessuto della barriera
al fumo a temperatura
ambiente e a 200°C
(max. 25 m³/m²/h) | < 1m3/m2/h |
Superficie libera alloggiamento
| = Lunghezza alloggiamento x fessura alloggiamento
= L x 0 = 0 mm2 | | Superficie libera bordi | = D x Fessura bordi
| | Superficie libera collegamento | = D x Fessura collegamento x numero collegamenti
| Certificato di conformità CE
secondo DIN EN 12101-1
| 0761 - CPD - 0060 | Autorizzazione tecnica generale per
comportamento al fuoco del
tessuto/dell’intera cortine tagliafumo | Z - 56. 429 - 916 / Z-56.412-935 |
D = lunghezza di srotolamento della cortine tagliafumo
|
|
Collegamento
Alloggiamento
Bordi
|
|
