CE - Nr. 0761 - CPD - 0077
Comportamento al fuoco dell’intera barriera al fumo conformemente all’autorizzazione Z - 56.412 - 937

Formazione di sezioni di fumo nelle zone di passaggio di persone o nelle vie di fuga
Sistema ad albero doppio con larghezza illimitata
Lunghezze di srotolamento fino a 3,50 m
Progettata per la classe di durata e le sollecitazioni termiche D = 600°C fino a 120 minuti
Per la classe di tempo e i carichi di temperatura DH (curva ETK) = 842°C fino a 30 minuti (rapporto di prova UB II/B-07-012)
Frequenza di passaggio ca. 200 persone al minuto con una larghezza di 3 m
Pr default con sistema di azionamento „Gravigen“, ovvero chiusura senza energia esterna, cavi resistenti al fuoco non sono necessari
Tessuti traslucidi per la realizzazione della zona di passaggio con ottimizzazione della luce
Spazio di ingombro minimo dell’alloggiamento per limitare il minimo possibile le altezze di passaggio
Bordo di chiusura morbido, cedevole e interrotto per prevenire i pericoli di lesioni
Listello terminale protetto contro danneggiamenti e vandalismo

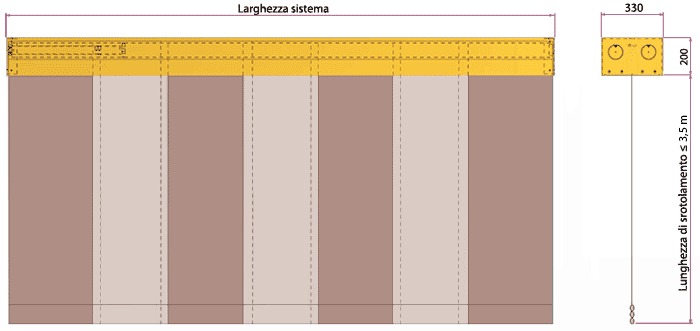

Limiti del sistema

Per sistemi più piccoli, richiesta consultazione.

Scelta di alloggiamenti

Montaggio al soffitto

Montaggio a parete

Montaggio al soffitto alloggiamento speciale, se larghezza del sistema < 2,7 m

Classificazione del sistema CE

Motore tubo protetto da
brevetto con tecnologia
Gravity Fail

Modutex 600 A2

Marcatura EN 12101-1	Stöbich System Stripecoil
Barriera al fumo automatica	Modello ASB 1 / ASB 3 Chiusura senza energia elettrica
Classe di temperatura / durata	D 120 (600°C / 120 min) DH 30 (ETK 842°C / 30 min)
Tempo di uscita (a seconda dell’azionamento)	0,15 m/s p. es. lunghezza di srotolamento 3,5 m = 24 s nella posizione di allarme incendio
Fessura alloggiamento (a-f)	0 mm
Fessura bordi (g) spalletta	g = 10 mm + 10 mm
Fessura collegamento (h)	10 mm
Permeabilità max. del tessuto della barriera al fumo a temperatura ambiente e a 200°C (max. 25 m³/m²/h)	< 1m³/m²/h
Superficie libera alloggiamento	= Lunghezza alloggiamento x fessura alloggiamento = L x 0 = 0 mm²
Superficie libera bordi	= D x Fessura bordi
Superficie libera collegamento	= D x Fessura collegamento x numero collegamenti
Certificato di conformità CE secondo DIN EN 12101-1	0761 - CPD - 0077
Autorizzazione tecnica generale per comportamento al fuoco del tessuto / dell’intera cortine tagliafumo	Z - 56. 429 - 916 / Z - 56.412 - 937

D = lunghezza di srotolamento della cortine tagliafumo

Collegamento

Alloggiamento

Bordi

Stripecoil
